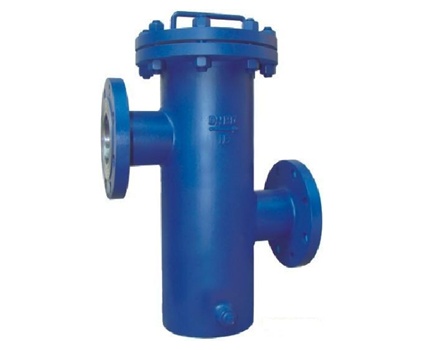

一、SRB-III高低籃式過濾器產品概述
SRB-III高低籃式過濾器 (筒型過濾器)是在工業中不可缺少的管道附件，當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由過濾器出口排出，因此，能夠保證管線系統正常運行，是的流體更加純凈，是一種理想的工藝產品。在日常使用中，當一段時間以后需清洗時，只需旋開主管底部螺塞，排凈流體，拆卸法蘭蓋取出像籃子式的過濾網，清洗干凈后重新裝入即可正常的使用。工奧閥門生產的SRB-III高低籃式過濾器被廣泛的應用在石油、化工、制藥、食品等領域中。
二、SRB-III高低籃式過濾器主要零部件材料表
|
殼體材質 |
碳鋼 |
不銹鋼 |
|
濾框?yàn)V網材質 |
不銹鋼 |
|
|
密封件材質 |
耐油石棉、柔性石墨、聚四氟乙烯 |
|
|
工作溫度(℃) |
-30～+380 |
-80～+450 |
|
公稱壓力(MPa) |
0.6～6.4 (150Lb～300Lb) |
|
|
過濾精度(目/in) |
10-300 |
|
|
連接方式 |
法蘭、對焊 |
|
三、SRB-III高低籃式過濾器外形尺寸表
|
公稱直徑 DN(mm) |
主要尺寸 |
排放口“B” |
參考重量 (kg) |
|||||
|
φ |
L |
H1 |
H2 |
H3 |
H(拆卸濾網距離) |
|||
|
25 |
76 |
220 |
110 |
70 |
280 |
520 |
R1/2 |
15 |
|
32 |
76 |
220 |
110 |
70 |
285 |
525 |
19 |
|
|
40 |
114 |
280 |
120 |
100 |
340 |
630 |
24 |
|
|
50 |
114 |
280 |
120 |
100 |
340 |
630 |
29 |
|
|
65 |
140 |
330 |
160 |
110 |
400 |
750 |
40 |
|
|
80 |
168 |
340 |
180 |
140 |
460 |
860 |
55 |
|
|
100 |
219 |
420 |
220 |
170 |
550 |
1040 |
R3/4 |
103 |
|
150 |
273 |
500 |
310 |
220 |
720 |
1375 |
181 |
|
|
200 |
325 |
560 |
390 |
280 |
900 |
2005 |
303 |
|
|
250 |
426 |
660 |
480 |
320 |
1070 |
2320 |
439 |
|
|
300 |
478 |
750 |
640 |
400 |
1360 |
2870 |
625 |
|
四、SRB-III高低籃式過濾器主要結構圖
客戶訂貨須知
尊敬的客戶！訂購SRB-III高低籃式過濾器時請注明產品尺寸、操作壓力、濾芯材質、過濾介質及過濾精度，如果你要的產品使用場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們工奧閥門廠的專業工程師為您審核選型。
如你有任何疑問可致電我們廠，我們將為您提供最優質的售前咨詢服務。
