公稱通徑
DN(mm)

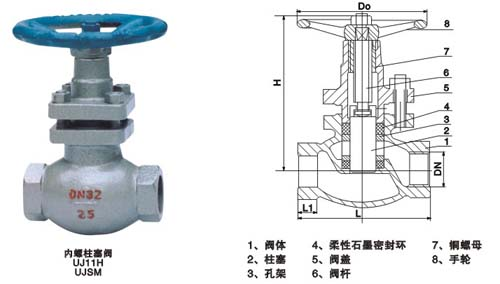

U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸

閥體長度
L

接頭長度
L1

接頭長度
S

手輪直徑
Do

管螺紋 G
(寸)

關閉高度
H≈

開啟高度
H1≈

重量
(kg)

15

90

14

32

80

1/2

133

157

2.1

20

100

16

36

100

3/4

141

169

2.8

25

120

18

46

120

1

165

199

3.8

32

140

20

55

140

11/4

179

225

5.8

40

170

22

65

160

11/2

198

246

8.3

50

200

24

80

200

2

226

282

13.2

閥體材料

適用溫度

適用介質

壓力范圍

鑄鋼

≤250℃

水、蒸汽、油品

PN 1.6-6.4MPa

鑄鐵

≤180℃

水、蒸汽、油品

PNl．6

不銹鋼

≤200℃

硝酸、醋酸

通徑范圍

含鉬不銹鋼

≤200℃

氮、氫、尿素等

DNl 5-300mm

實驗項目

實驗介質

實驗壓力

壓強實驗

水

1.5PN

高壓密封實驗

水

1.1 PN

低壓氣密封實驗

氣

0 5-0.7MPa
