• 氣動三通球閥

• 產品型號 : L(T)
• 產品系列 :

L（T）型氣動球閥是由氣動執行機構和三通閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

訂購產品

詳細介紹



型號：	L(T)	口徑：
壓力：		材質：

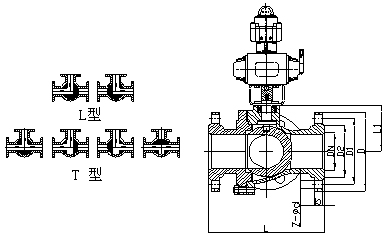

L（T）型氣動球閥是由氣動執行機構和三通閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。 一、主要外形尺寸及附圖 公稱壓力或壓力級   公稱通徑 尺寸 mm in L L1 D D1 D2 b z-Φd         15   130 65 95 65 45 14 4-14 20   150 75 105 75 55/58 14/16 4-14 25   160 80 115 85 65/68 14/16 4-14 32   180 90 135/140 100 78 16 4-18             PN1.6MPa 40   200 100 145/150 110 85/88 16 4-18 50   230 115 160/165 125 100/102 16/18 4-18 65   290 145 180/185 145 120/122 18 4-18 80   310 155 195/200 160 135/138 20 4-18 100   350 175 215/220 180 155/158 20 4-18 125   400 200 245/250 210 185/188 22 4-18 150   480 240 280/285 240 210/212 24/22 8-23/8-22       PN2.5MPa       15   130 65 95 65 45 16 4-14 20   150 75 105 75 55/58 16 4-14 25   160 80 115 85 65/68 16 4-14 32   180 90 135/140 100 78 18 4-18             PN2.5MPa   40   200 100 145/150 110 85/88 18 4-18 50   230 115 160/165 125 100/102 20 4-18 65   290 145 180/185 145 120/122 22 8-18 80   310 155 195/200 160 135/138 22/24 8-18 100   350 175 230/235 190 160/162 24 8-23/8-22 125   400 200 270 220 188 28/26 8-25/8-26 150   480 240 300 250 218 30/28 8-25/8-26
