結構特點和應用范圍

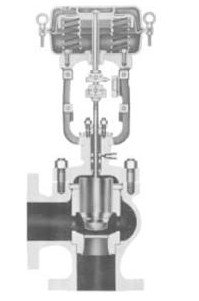

      CV3000-HPAC高壓籠式角型調節閥是一種壓力平衡式的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
     本產品符合GB/T4213-92。

技術參數和性能指標

閥    體

    型    式    角型雙座鑄造球形閥
    公稱通徑    40、50、65、80、100、150、200mm
    公稱壓力    ANSI 900、1500、2500  JIS63K
    連接型式    法蘭連接：RF、RJ
                法蘭標準：JIS B2201-1984、ANSI B16.5-1981
                焊接連接：嵌接焊SW（40～80mm） 對接焊BW（80～200mm）
    材    料    鑄鋼（ZG230-450）、CrMo鋼
                不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
    上 閥 蓋    常溫型（P）：-5～+230℃  伸長Ⅰ型（EⅠ）：+230～+566℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    石棉編織填料、石墨填料

閥內組件

    閥芯型式    金屬閥座的壓力平衡結構
    材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    40～200、80～240kPa
    供氣壓力    280～400kPa
    氣源接口    Rc  1 4
    環境溫度    -30～+70℃

閥作用型式     氣—關式或氣—開式

附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性    能

    泄 漏 量    金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104-1976Ⅲ級
    回    差    帶定位器：小于全行程的1%
    基本誤差    帶定位器：小于全行程的±1%
                注：采用標準的V型聚四氟乙烯填料時

可調范圍       50：1
